クレードル※(オプション品)に関する情報を掲載しています。
※本商品は、WM3500R専用品になります。他機種には対応しておりません。
製品構成
- クレードル本体
- LANケーブル
- 取扱説明書
製品仕様
項目 | 諸元 | |
---|---|---|
LAN インタフェース |
物理 インタフェース |
8ピンモジュラージャック(RJ-45)×1ポート |
インタフェース | 100BASE-TX | |
伝送速度 | 100Mbps | |
全二重/半二重 | 全二重/半二重 | |
ACアダプタ インタフェース |
物理インタフェース | USBコネクタ(micro B-type)×1ポート ※ACアダプタ接続用ポート(USB通信はできません。) |
外形寸法 | 約87.2(W) × 55.3(D) × 46.6(H)mm | |
質量 | 約75g |
※ カラーは黒のみとなります。
各部名称

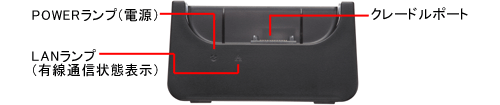

前面
名称 | 表示(色) | 説明 | |
---|---|---|---|
POWERランプ (電源) |
緑 | 点灯 | ACアダプタで給電しているとき |
- | 消灯 | ACアダプタで給電していないとき | |
LANランプ (有線通信状態表示) |
緑 | 点灯 | LANポートのリンクが確立されているとき |
点滅 | LANポートがデータ送受信しているとき | ||
- | 消灯 | LANポートのリンクが確立してないとき |
|
クレードルポート | - | WM3500Rを接続します。 |

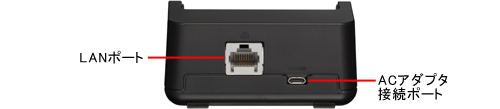

背面
名称 | 表示 | 説明 |
---|---|---|
LANポート | ![]() |
LANケーブルで、パソコンまたはゲーム機などと接続します。 |
ACアダプタ 接続ポート |
![]() |
ACアダプタを接続して充電するときに使用します。 |
