設定方法
(1)本商品の設定をする
・基本設定−「基本設定」でPPPoEモードに設定する。
・複数固定IPサービスを「利用する」に設定する。
・本商品に[接続先の設定]、[IPアドレス]、[ネームサーバ] などを設定する。

本商品に設定するグローバルIPアドレスは、 ブロードバンド接続事業者またはプロバイダから割り当てられたものを 使用します。
ブロードバンド接続事業者またはプロバイダから割り当てられる 連続したグローバルIPアドレスのうち、最初(ネットワークアドレス)と 最後(ブロードキャストアドレス)はシステムで予約されており、一般的にホストには使用しません。

<お知らせ>
  • UPnPとは、併用できません。
    UPnPは、ローカルネットワークで使用していた場合でも、複数固定IPサービスによる サブネットワークを追加構築すると使用できなくなります。
    本商品の初期状態では、UPnPを「使用する」になっていますが、 複数固定IPサービスを「使用する」に設定するとUPnPの設定は 無効になります。

  • DMZとは、併用できません。

  • LAN側とWAN側で、同じIPアドレスを設定しないでください。

  • グローバル固定IPアドレスを付与したパソコンから本商品の「クイック設定Web」を 起動する場合には、WWWブラウザのアドレス欄には、 「ブロードバンド接続事業者またはプロバイダから割り当てられた 本商品のグローバルIPアドレス」を入力してください。
    ここで「クイック設定Web」を起動するときに、「クイック設定Web」の メニュー画面が表示されずに、エラーメッセージが表示されることがあります。
    「クイック設定Web」を行うには、JavaScript(R)を 「有効にする」に設定してください。

■クイック設定Web
1. 「基本設定」のプルダウンメニュー「基本設定」で、動作モードを「PPPoEモード」に設定する
画面例

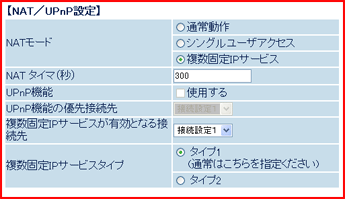

2. 「詳細設定」-「高度な設定」-[NAT/UPnP設定]の 「NATモード」で、「複数固定IPサービス」を選択する
  画面例

3. メッセージが表示されたら、[OK]をクリックする
4. 「複数固定IPサービスが有効となる接続先」を選択する
5. 「複数固定IPサービスタイプ」を選択する
  • タイプ1:
    標準的なサービスタイプです。通常はこちらを指定してください。

  • タイプ2:
    ブロードバンド接続事業者またはプロバイダなどから指示があった場合は、こちらを指定します。
    またタイプ1を指定して接続上問題があった場合は、タイプ2を指定することで接続できるようになることがあります。
6. [設定]をクリックする
7. 「基本設定」-「接続先設定」を下記のように設定する
「複数固定IPサービス」を使用する場合には、「編集する接続先」が 「接続設定1/複数固定IPサービス」(工場出荷状態)に固定されますので、 「編集する接続先」を変えることはできません。

  [接続先の設定]

接続先名 ブロードバンド接続事業者またはプロバイダの名称など接続先がわかるように入力します。
ユーザー名 ブロードバンド接続事業者またはプロバイダの指示に従って、 認証ID(ログインID・ユーザーID)を入力します。
(例:ログインID@xxxxxx.ne.jpなど。@以下は ブロードバンド接続事業者またはプロバイダによって異なります。)
接続パスワード ブロードバンド接続事業者またはプロバイダから割り当てられたパスワードを入力します。

  [IPアドレス]
  ブロードバンド接続事業者またはプロバイダの指示に従って、本商品に割り当てるグローバルIPアドレスとサブネットマスクを入力する
例) グローバルIPアドレスを8個割り当てるサービスを利用する場合

グローバルIPアドレス 200.200.200.0〜200.200.200.7
ネットマスク 255.255.255.248
DNS 211.211.211.1
セカンダリDNS 211.211.222.2
  ブロードバンド接続事業者またはプロバイダから割り当てられた本商品に設定するグローバルIPアドレス

IPアドレス 200.200.200.1
ネットマスク 255.255.255.248

最初と最後のアドレスはシステムで予約されているため本商品で使用できるIPアドレスは
  "200.200.200.1〜200.200.200.6"の6個です。
ただし、6個のうち1個には、ブロードバンド接続事業者/プロバイダから割り当てられた本商品のグローバルIPアドレスを割り当ててください。


例)
200.200.200.0 ネットワークアドレスのため使用不可
200.200.200.1〜200.200.200.6 ブロードバンド接続事業者/プロバイダから、割り当てられた本商品のグローバルIPアドレス、Webサーバ、メールサーバ、FTPサーバ、クライアントパソコン等を、任意で割り当てることができます。
DNS ブロードキャストアドレスのため使用不可

  [ネームサーバ]

プライマリDNS ブロードバンド接続事業者またはプロバイダから指定されたIPアドレスを入力します。
例) 211.211.211.1
セカンダリDNS ブロードバンド接続事業者またはプロバイダから指定されたIPアドレスを入力します。
例) 211.211.222.2

  [認証時の暗号化]
既存値を変更する場合には、設定してください。

  [PPPキープアライブ]
既存値を変更する場合には、設定してください。

  [拡張設定]
既存値を変更する場合には、設定してください。

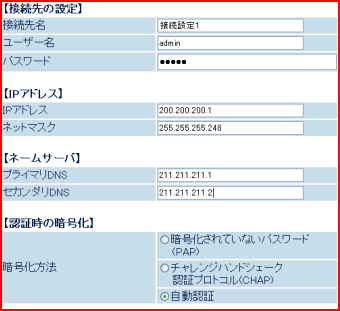

  画面例
(画面の値は上記の設定例です。)

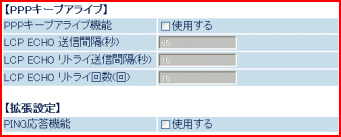

画面例
8. [設定]をクリックする
9. [登録]をクリックする
本商品の前面の各ランプが点滅し、本商品が再起動します。

(2)パソコンの設定をする
複数固定IPサービスを利用するそれぞれのパソコンに ブロードバンド接続事業者またはプロバイダから割り当て られたグローバルIPアドレスとネットマスクを設定します。
ゲートウェイアドレス、DNSサーバのアドレスに本商品に設定したグローバルIPアドレスを設定します。

Windows(R) XP の設定方法はこちら

Windows(R) 2000 Professional の設定方法はこちら

Windows(R) Me/98SE/98 の設定方法はこちら

Macintosh の設定方法はこちら
