HOME > Aterm MR10LN > 各部名称
| 名称 | 説明 |
|---|---|
| ディスプレイ | 本商品の状態や通知情報などが表示されます。また、本商品の情報を確認したり主要な設定を行うことができます。 |
| 電源ボタン | 電源のON/OFFを行います。 |
| ディスプレイを消灯／点灯するときに使用します。 | |
| 停止状態に移行したり、復帰するときに使用します。 | |
| 決定ボタン | ディスプレイのメニューや項目を確定するときに使用します。 |
| 選択ボタン | ディスプレイのメニューや項目をカーソル移動して選択するときに使用します。 |
| 名称 | 表示・状態 | 説明 | ||
|---|---|---|---|---|
| 1.電波受信レベル |  |
点灯 | LTE/3Gの信号の強度を４段階で表示 | |
 |
点灯 | LTE/3Gが圏外のとき | ||
 |
消灯 | LTE/3G機能がオフのとき | ||
| 2.接続状態 |  |
点灯 | LTEでインターネットに接続しているとき |  |
| 点滅 | LTEでインターネットに接続処理中 | |||
 |
点灯 | 3Gでインターネットに接続しているとき | ||
| 点滅 | 3Gでインターネットに接続処理中 | |||
|
消灯 | LTE/3G機能がオフのとき | ||
| 3.nanoSIM カードの状態 |
 |
点灯 | PINロック中/PUKロック中/PIN 未認証状態 （数字はnanoSIMカードスロット番号） |
 |
 |
点灯 | nanoSIMカード未挿入または未認識状態 （数字はnanoSIMカードスロット番号） |
||
 |
点灯 | nanoSIMカードを認識 （数字はnanoSIMカードスロット番号） |
||
 |
点灯 | 国際ローミング状態 （数字はnanoSIMカードスロット番号） |
||
| 4.有線接続の状態 |  |
点灯 | LAN側をUSBで接続しているとき | |
 |
点灯 | クレードルを利用してLANケーブルで接続しているとき | ||
| 5.Wi-Fiの状態 |  |
点灯 | 2.4GHz帯で動作中のとき （右下の数字は接続台数） |
|
 |
点灯 | 5GHz帯（屋外）で動作中のとき （右下の数字は接続台数） |
||
| 点滅 | 利用チャネル確認中（DFSチェック中） | |||
 |
点灯 | 5GHz帯（屋内）で動作中のとき （右下の数字は接続台数） |
||
|
消灯 | Wi-Fi機能がオフのとき | ||
| 6.電池状態 |  |
点灯 | 電池残量を6段階で表示 | |
 |
点灯 | 充電中 | ||
| 7.情報ボタン | - | 装置の状態を確認します | ||
| 8.設定ボタン | - | 各種項目の設定をします | ||
| 9.データ通信量 | - | 現在のデータ通信量を表示します（データ通信量の累積値／上限設定値） | ||
| 10.電池残量 | - | 現在の電池残量を表示します | ||

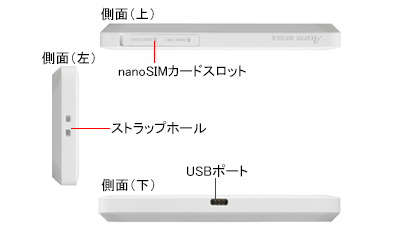

| 名称 | 説明 |
|---|---|
| nanoSIM カードスロット | nanoSIMカードを挿入します。 |
| USBポート | 添付のUSBケーブルを接続するときに使用します。 |
