Aterm WG2600HM4 トップページ > 各部名称

各部名称

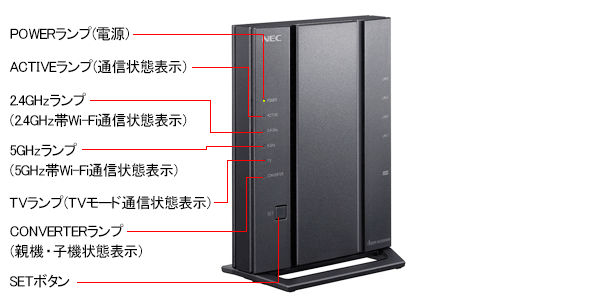

側面（表）

WG2600HM4・前面

親機としてご使用になる場合

POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi設定をしているとき
橙 点灯 ※1 ファームウェアをバージョンアップしているとき
WPSでWi-Fi設定が完了したとき
赤 点灯 WPSでWi-Fi設定に失敗したとき
点滅 初期化準備状態
WPSでWi-Fi設定に失敗したとき
- 消灯 電源が入っていないとき
状態表示ランプ点灯設定を「全消灯」に設定しているとき※2
名称 表示（色） 説明
ACTIVEランプ
（通信状態表示）		 緑 点灯 PPPoEルータモードの場合にPPPリンクが確立しWAN側にIPアドレスが設定されているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立しているとき
速い点滅 PPPoEルータモードの場合に相手からの応答を確認しているとき
IPv4 over IPv6通信モードの場合にIPv4 over IPv6通信が確立待ちのとき
遅い点滅 PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔）
橙 点灯 ブリッジモードのとき
赤 遅い点滅 IPv4 over IPv6通信モードの場合に、回線自動判定の結果、一時的にインターネット通信ができないことを検知したとき
- 消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
IPv4 over IPv6通信モードの場合にIPv6通信が確立していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※2
2.4GHzランプ
（2.4GHz帯Wi-Fi
通信状態表示）		 緑 点灯 2.4GHz帯で通信可能なとき
速い点滅 2.4GHz帯でデータ送受信しているとき
- 消灯 Wi-Fiを使用していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※2
5GHzランプ
（5GHz帯Wi-Fi
通信状態表示）		 緑 点灯 5GHz帯で通信可能なとき
速い点滅 5GHz帯でデータ送受信しているとき
橙 点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 Wi-Fiを使用していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※2
TVランプ
（TVモード通信
状態表示）		 緑 点灯 TVモードを「ON」に設定しているとき※3
橙 点滅 5GHz帯がW53、W56で動作している場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 本商品がTVモードになっていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※2
CONVERTERランプ
（親機・子機
状態表示）		 緑 点滅 ※2 ブリッジモードで強制DHCPサーバ機能が動作しているとき
- 消灯 親機として動作しているとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※2
SETボタン - WPSでWi-Fi設定するときに使用します。
ブリッジモードでクイック設定Webを開くために、強制DHCPサーバ機能を動作させるときに使用します。
  1. ファームウェアを自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2.  状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。
  3. クイック設定Webの「Wi-Fi（無線LAN）設定」－「Wi-Fi詳細設定（5GHz）」の「TVモード」にて設定。

中継機・子機としてご使用になる場合

POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi設定をしているとき
橙 点灯 ※1 ファームウェアをバージョンアップしているとき
WPSでWi-Fi設定が完了したとき
赤 点灯 WPSでWi-Fi設定に失敗したとき
点滅 初期化準備状態
WPSでWi-Fi設定に失敗したとき
- 消灯 電源が入っていないとき
状態表示ランプ点灯設定を「全消灯」に設定しているとき※4
名称 表示（色） 説明
ACTIVEランプ
（通信状態表示）		 緑 点灯 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき
橙 点灯 親機とのリンクが5GHz帯のWi-Fiで確立しているとき
- 消灯 親機とのリンクが確立していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※4
2.4GHzランプ
（2.4GHz帯Wi-Fi
通信状態表示）
※2		 緑 点灯 2.4GHz帯の電波強度が「強」で、通信可能なとき
2.4GHz帯のWi-Fi設定引越しが完了したとき
点滅 2.4GHz帯の電波強度が「強」で、データ送受信しているとき
橙 点灯 2.4GHz帯の電波強度が「中」で、通信可能なとき
点滅 2.4GHz帯の電波強度が「中」で、データ送受信しているとき
赤 点灯 2.4GHz帯の電波強度が「弱」で、通信可能なとき
2.4GHz帯のWi-Fi設定引越しに失敗したとき
点滅 2.4GHz帯ので電波強度が「弱」で、データ送受信しているとき
- 消灯 2.4GHz帯の電波が届いていないとき
Wi-Fi接続設定がされていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※4
5GHzランプ
（5GHz帯Wi-Fi
通信状態表示）
※3		 緑 点灯 5GHz帯の電波強度が「強」で、通信可能なとき
5GHz帯のWi-Fi設定引越しが完了したとき
点滅 5GHz帯の電波強度が「強」で、データ送受信しているとき
橙 点灯 5GHz帯の電波強度が「中」で、通信可能なとき
点滅 5GHz帯の電波強度が「中」で、データ送受信しているとき
赤 点灯 5GHz帯の電波強度が「弱」で、通信可能なとき
5GHz帯のWi-Fi設定引越しに失敗したとき
点滅 5GHz帯ので電波強度が「弱」で、データ送受信しているとき
- 消灯 5GHz帯の電波が届いていないとき
Wi-Fi接続設定がされていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※4
TVランプ
（TVモード通信
状態表示）		 緑 点灯 5GHz帯でTVモードを「ON」に設定している親機とのリンクが確立しているとき
- 消灯 TVモードの親機とリンクが確立していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※4
CONVERTERランプ
（親機・子機
状態表示）		 緑 点灯 子機として動作しているとき（中継機能を停止しているとき）
点滅  子機WG2600HM4の強制DHCPサーバ機能が動作しているとき
橙 点灯 中継機として動作しているとき
- 消灯 親機として動作しているとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき※4
SETボタン - WPSでWi-Fi設定するときに使用します。
強制DHCPサーバ機能を動作させるときに使用します。
  1. ファームウェアを自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. 親機と5GHz帯で通信している場合（初期値）、子機側の無線モード設定によって、2.4GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します）
    ・「2.4GHz：使用する」（初期値）・・・緑点灯／緑点滅
    ・「2.4GHz：使用しない」・・・消灯
  3. 親機と2.4GHz帯で通信している場合、子機側の無線モード設定によって、5GHzランプの状態は、次のようになります。（子機側の無線モード設定は、クイック設定Webの「基本設定」－「基本設定」の［親機⇔中継機⇔子機の接続形式設定］で設定します。
    ・「5GHz：使用する」（初期値）・・・緑点灯／緑点滅
    ・「5GHz：使用しない」・・・消灯
  4. 状態表示ランプ点灯設定によって消灯しているランプは、SETボタンをランプが点灯するまで短押しすると、一時的に（約3分間）点灯状態にできます。また、電源の入れ直し時や再起動時、ファームウェア更新時などには、一時的に点灯または点滅をします。

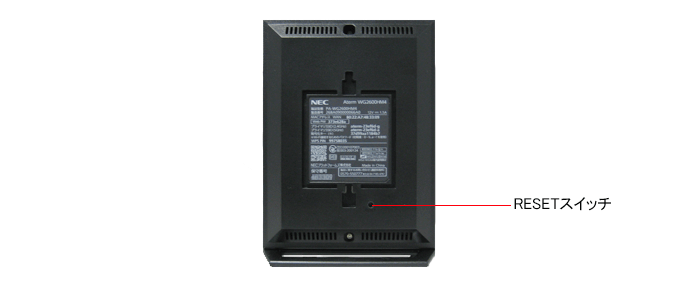

側面（裏）

WG2600HM4・背面

名称 説明
RESETスイッチ 初期化するときに使用します。

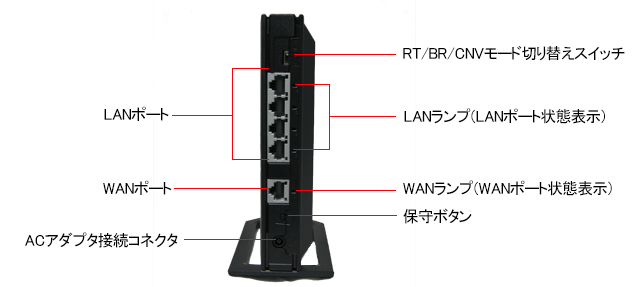

背面

WG2600HM4・背面

RT/BR/MAモード
切替スイッチ		 MODE 動作モードをルータモード（RT側）、ブリッジモード（BR側）またはWi-Fi子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。
※ 工場出荷状態は、ルータモード（RT側）です。
LANポート
 LAN LANケーブルを使用してパソコンまたはゲーム機などと接続するためのポートです。
使用するLANケーブルは、カテゴリ5e以上をご使用ください。
名称 表示（色） 説明
LANランプ
（LANポート
状態表示）		 緑 点灯 LANポートのリンクが確立しているとき
点滅 LANポートでデータ送受信しているとき
- 消灯 LANポートのリンクが確立していないとき
WANポート WAN 添付のLANケーブルを使用して、ブロードバンドモデムなどと接続するためのポートです。 中継機／子機としてご使用の場合は、LANポートとして使用することができます。
使用するLANケーブルは、カテゴリ5e以上をご使用ください。
WANランプ
（WANポート
状態表示）		 緑 点灯 WANポートのリンクが確立しているとき
点滅 WANポートでデータ送受信しているとき
- 消灯 WANポートのリンクが確立していないとき
保守ボタン 保守 保守用です。通常は使用しません。
ACアダプタ
接続コネクタ		 - WG2600HM4用ACアダプタを接続します。
