Aterm GX1200HP トップページ > 各部名称

各部名称

前面

GX1200HP・前面

親機としてご使用になる場合

名称 表示（色） 説明
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 らくらく無線スタートでWi-Fi設定をしているとき
WPSでWi-Fi 設定しているとき
橙 点灯※1 ファームウェアをバージョンアップしているとき
らくらく無線スタートのWi-Fi設定が完了したとき
WPSでWi-Fi 設定が完了したとき
橙 点滅 らくらく無線スタートでWi-Fi設定をしているとき
赤 点灯 らくらく無線スタートに失敗したとき
WPSでWi-Fi 設定に失敗したとき
点滅 初期化準備状態
WPSでWi-Fi設定に失敗したとき
- 消灯 電源が入っていないとき
状態表示ランプ点灯設定を「全消灯」に設定しているとき ※2
ACTIVEランプ
（通信状態表示）		 緑 点灯 PPPoEルータモードの場合にPPPリンクが確立しWAN 側にIP アドレスが設定されているとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されているとき
速い点滅 PPPoEルータモードの場合に相手からの応答を確認しているとき
遅い点滅 PPPoEルータモードの場合にPPP認証を再確認しているとき（1秒間隔）
橙 点灯 ブリッジモードのとき
- 消灯 PPPoEルータモードの場合にPPPリンクが確立していないとき
ローカルルータモードの場合にWAN側にIPアドレスが設定されていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
2.4GHzランプ
（2.4GHz帯Wi-Fi通信状態表示）		 緑 点灯 2.4GHz帯で通信可能なとき
速い点滅 2.4GHz帯でデータ送受信しているとき
- 消灯 Wi-Fiを使用していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
5GHzランプ
（5GHz帯Wi-Fi通信状態表示）		 緑 点灯 5GHz帯で通信可能なとき
速い点滅 5GHz帯でデータ送受信しているとき
赤 点滅 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 Wi-Fiを使用していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
TVランプ
（TVモード通信状態表示）		 緑 点灯 TVモードを「使用する」に設定しているとき
5GHz帯で無線クライアントモードの拡張モードに対応した子機とリンクが確立しているとき
赤 点滅 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 親機がTVモードになっていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
CONVERTERランプ
（親機・子機状態表示）		 緑 点滅 ブリッジモードで強制DHCPサーバ機能が動作しているとき
- 消灯 親機として動作しているとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2

  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. 状態表示ランプ点灯設定によって消灯しているランプは、らくらくスタートボタンをランプが点灯するまで短押しすると一時的に（約3分間）、点灯状態にできます。
    また、起動時やファームウェア更新時、ランプによる状態確認が必要な操作を行ったときには、一時的に点灯や点滅をします。

中継機・子機としてご使用になる場合

名称 表示（色） 説明
POWERランプ
（電源）		 緑 点灯 電源が入っているとき
点滅 WPSでWi-Fi 設定しているとき
橙 点灯※1 ファームウェアをバージョンアップしているとき
WPSでWi-Fi 設定が完了したとき
赤 点灯 WPSでWi-Fi 設定に失敗したとき
点滅 初期化準備状態
WPSでWi-Fi設定に失敗したとき
- 消灯 電源が入っていないとき
状態表示ランプ点灯設定を「全消灯」に設定しているとき ※2
ACTIVEランプ
（通信状態表示）		 緑 点灯 親機とのリンクが2.4GHz帯のWi-Fiで確立しているとき
橙 点灯 親機とのリンクが5GHz帯のWi-Fiで確立しているとき
- 消灯 親機とのリンクが確立されていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
2.4GHzランプ
（2.4GHz帯Wi-Fi通信状態表示）		 緑 点灯 2.4GHzモードの電波強度が「強」で、通信可能なとき
2.4GHz帯のWi-Fi設定引越しが完了したとき
点滅 2.4GHzモードの電波強度が「強」で、データ受信しているとき
橙 点灯 2.4GHzモードの電波強度が「中」で、通信可能なとき
点滅 2.4GHzモードの電波強度が「中」で、データ受信しているとき
赤 点灯 2.4GHzモードの電波強度が「弱」で、通信可能なとき
2.4GHz帯のWi-Fi設定引越しに失敗したとき
点滅 2.4GHzモードの電波強度が「弱」で、データ受信しているとき
- 消灯 2.4GHzモードの電波が届いていないとき
Wi-Fi接続設定がされていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
5GHzランプ
（5GHz帯Wi-Fi通信状態表示）		 緑 点灯 5GHzモードの電波強度が「強」で、通信可能なとき
5GHz帯のWi-Fi設定引越しが完了したとき
点滅 5GHzモードの電波強度が「強」で、データ受信しているとき
橙 点灯 5GHzモードの電波強度が「中」で、通信可能なとき
点滅 5GHzモードの電波強度が「中」で、データ受信しているとき
赤 点灯 5GHzモードの電波強度が「弱」で、通信可能なとき
5GHz帯のWi-Fi設定引越しに失敗したとき
点滅 5GHz帯でW53、W56を設定した場合、または設定されている状態で電源を入れた場合に、干渉する電波（レーダー波）がないか検出しているとき
- 消灯 5GHzモードの電波が届いていないとき
Wi-Fi接続設定がされていないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
TVランプ
（TVモード通信状態表示）		 緑 点灯 5GHzモードでTVモードを「使用する」に設定している親機とのリンクが確立しているとき
5GHzモードかつ拡張モードで親機とのリンクが確立しているとき
- 消灯 TVモードの親機とリンクが確立していないとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
CONVERTERランプ
（親機・子機状態表示）		 緑 点灯 子機として動作しているとき（中継機能を停止しているとき）
点滅 子機GX1200HPの強制DHCPサーバ機能が動作しているとき
橙 点灯 中継機として動作しているとき
- 消灯 親機として動作しているとき
状態表示ランプ点灯設定を「POWERランプのみ点灯」または「全消灯」に設定しているとき ※2
  1. ファームウェアまたは設定情報を自動的に書き換えている場合も、POWERランプが橙点灯しますので、絶対に電源を切らないでください。故障の原因となります。
  2. 状態表示ランプ点灯設定によって消灯しているランプは、らくらくスタートボタンをランプが点灯するまで短押しすると一時的に（約3分間）、点灯状態にできます。
    また、起動時やファームウェア更新時、ランプによる状態確認が必要な操作を行ったときには、一時的に点灯や点滅をします。

側面

GX1200HP・側面

名称 表示 説明
RESETスイッチ RESET 初期化するときに使用します。

背面

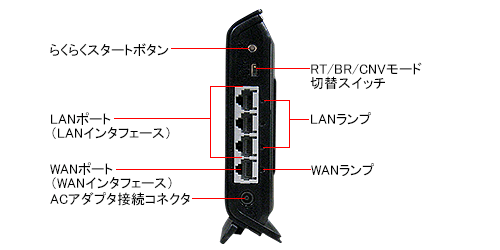

GX1200HP・背面

名称 表示（色） 説明
らくらくスタートボタン らくらくスタート らくらく無線スタートで設定するときに使用します。
親機としてご使用の場合、WPSでWi-Fi設定するときに使用します。
親機としてご使用の場合、らくらくネットスタートを起動するときに使用します。
子機としてご使用の場合、子機GX1200HPのDHCPサーバ機能を動作させるときに使用します
LANポート
（LANインタフェース）		 LAN1～LAN3 パソコンまたはゲーム機などと接続します。
WANポート
（WANインタフェース）		 WAN ブロードバンドモデム／回線終端装置と接続します。
※子機としてご使用の場合は、LANポートとして使用することができます。
ACアダプタ接続コネクタ － GX1200HP用ACアダプタを接続します。
RT/BR/CNVモード切替スイッチ － 動作モードを強制的にブリッジモード（BR側）へ切り替えるときに使用します。
※ 工場出荷時は、ルータモード（RT側）です。
子機（CONVERTER）モード（CNV側）へ切り替えるときに使用します。
LANランプ 緑 点灯 LANポートのリンクが確立しているとき
点滅 LANポートがデータ送受信しているとき
- 消灯 LANポートのリンクが確立していないとき
WANランプ 緑 点灯 WANポートのリンクが確立しているとき
点滅 WANポートがデータ送受信しているとき
- 消灯 WANポートのリンクが確立していないとき
