ポートマッピング設定手順

  • 対象機種
    WG1200CR、WF1200CR
  • OS、ブラウザの種類など、ご利用の環境によっては表示内容が異なる場合がありますが、同様の手順で設定できます
  • 設定は、ブラウザで「クイック設定Web」を開いて行います。「クイック設定Web」の開き方がご不明な方は、Q&Aのクイック設定Webを起動したいをご覧ください。※リンク先でお使いの機種を選択していただきますと、手順が表示されます

    対象機種

対象機種

1.クイック設定Webを開き、「詳細な項目を表示」をクリックします。

手順1イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

2.「詳細設定」-「ポートマッピング設定」をクリックします。

手順1イメージ

クイック設定Web画面全体からみた設定位置

補足

  • 設定ができない環境でご使用の場合、「ポートマッピング設定」は表示されません。

補足

▲ページトップ

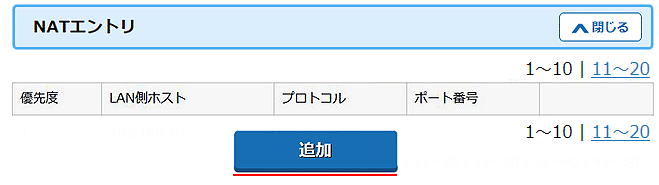

3.「追加」をクリックします。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

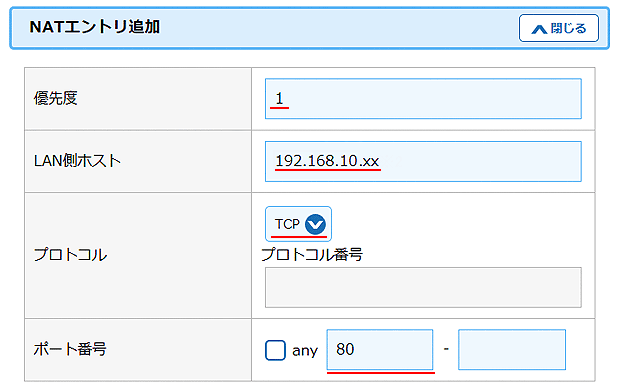

4.「NATエントリ追加」に設定情報を入力し「設定」をクリックします。

設定画面イメージ

※ 各項目ともご使用の環境に合わせた設定値に置き換えてください

優先度 「1」から「50」までの数字を入力。数字が小さくなるほど優先度は高くなります。
登録済みの設定がある場合は、空いている数字を入力します。
(同じ番号での登録不可)
LAN側ホスト 開放する機器(パソコン、ゲーム機など)のIPアドレスを入力します。
プロトコル 開放するプロトコルを「TCP」、「UDP」、「ESP」、「その他」からクリックします。
「その他」を選択した場合は、プロトコル番号を入力します。
ポート番号 プロトコルに「TCP」、「UDP」を選択した場合のみ設定できます。
「any」のチェックを外し※、開放するポート番号を入力します。連続するポート番号は80-81のように指定します。

※「any」にチェックがあると、すべてのポートが特定の機器に開放され、他の機器で通信ができなくなったり、セキュリティの低下につながります。

クイック設定Web画面全体からみた設定位置

補足

  • 同じポート番号に対して異なる設定した場合は、「優先度」の高い設定が動作します
  • DHCP固定割当に設定したIPアドレスを「LAN側ホスト」に登録してください

補足

▲ページトップ

5. 設定内容が反映されると「設定内容を更新~」と表示されます。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

6.「前のページへ戻る」をクリックします。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

▲ページトップ

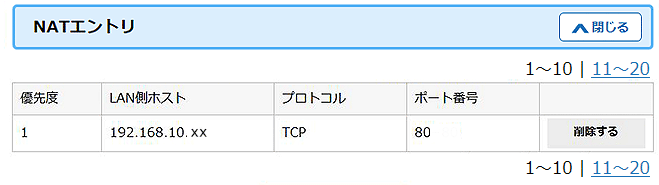

7.NATエントリに、設定情報が表示されます。

設定画面イメージ

クイック設定Web画面全体からみた設定位置

補足

  • 設定値を間違えて登録した場合は、「削除」をクリックし、再度設定をやりなおしてください。修正はできません。
  • クイック設定Webの画面右上または右下に「ログアウト」が表示されている場合は、設定終了時に「ログアウト」をクリックしてからブラウザを閉じてください

補足

▲ページトップ

8.必要に応じて、ポートを開放する機器に、以下の情報を設定をしてください。

設定項目  設定値   解 説
IPアドレス 192.168.10.xx 手順4の「LAN側ホスト」に設定したIPアドレス
ネットマスク  255.255.255.0  Atermの設定値(初期値)
ゲートウェイ   192.168.10.1  AtermのIPアドレス(初期値)
プライマリDNS  192.168.10.1 AtermのIPアドレス(初期値)

※AtermのIPアドレスなどの設定値を変更している場合は、置きかえてください

各機器のIPアドレスの手動設定(DHCPを使わない)方法はメーカーにご相談ください。

参考

参考

▲ページトップ

うまく動作しない場合は・・・

  • 回線事業者提供の機器にルータ機能が動作している場合は、そちらに設定を行ってください。また、Atermのルータ機能が停止(ACTIVEランプ橙点灯の状態)になるように設定をやり直してください。設定方法は初期化方法と初期化後の設定手順をご参照ください。
  • AtermのWAN側にプライベートIPアドレスを割り当てる回線事業者の場合は、動作しない場合があります。回線事業者にお問合せください。

    参考

    AtermのWAN側IPアドレスの確認方法につきましては、Q&Aの「WAN側のIPアドレスを確認したい」をご参照ください

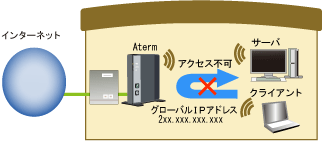

  • AtermのLAN側にWebサーバを設置し、同じLAN内に設置している別のパソコンからAtermのWAN側のIPアドレス(グローバルIPアドレス)に接続してもアクセスできません。一時的に別回線で接続するなどして動作確認してください。

設定が正しく反映されない場合は、
メールにてお問合せください。
