クレードル※（オプション品）に関する情報を掲載しています。
※本商品は、WM3600R専用品になります。他機種には対応しておりません。
製品構成
- クレードル本体
- LANケーブル
- 取扱説明書
製品仕様
| 項目 | 諸元 | |
|---|---|---|
| LAN インタフェース |
物理 インタフェース |
8ピンモジュラージャック（RJ-45）×1ポート |
| インタフェース | 100BASE-TX | |
| 伝送速度 | 100Mbps | |
| 全二重/半二重 | 全二重/半二重 | |
| ACアダプタ インタフェース |
物理インタフェース | USBコネクタ（micro B-type）×1ポート ※ACアダプタ接続用ポート（USB通信はできません。） |
| 外形寸法 | 約72.5(W) × 56(D) × 47(H)mm | |
| 質量 | 約70g | |
※ カラーは黒のみとなります。
各部名称

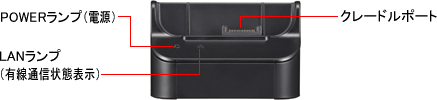

前面
| 名称 | 表示（色） | 説明 | |
|---|---|---|---|
| POWERランプ （電源） |
緑 | 点灯 | ACアダプタで給電しているとき |
| - | 消灯 | ACアダプタで給電していないとき | |
| LANランプ （有線通信状態表示） |
緑 | 点灯 | LANポートのリンクが確立しているとき |
| 点滅 | LANポートがデータ送受信しているとき | ||
| - | 消灯 | LANポートのリンクが確立してないとき |
|
| クレードルポート | - | WM3600Rを接続します。 | |

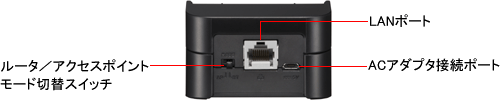

背面
| 名称 | 表示 | 説明 |
|---|---|---|
| ルータ／アクセスポイント モード切替スイッチ |
MODE | 無線LANアクセスポイント（AP側）へ切り替えることにより、WiMAX/公衆無線LAN/ルータ機能を停止させます。 ※工場出荷時はルータモード（RT側）です。 |
| LANポート |  |
クレードルに添付のLANケーブルで、パソコンまたはゲーム機などと接続します。 |
| ACアダプタ 接続ポート |
 |
WM3600R本体に添付のACアダプタを接続して充電するときに使用します。 |
※ACアダプタ接続ポートとパソコンのUSBポートをUSBケーブル（添付品）で接続してもUSBケーブル経由の通信はできません。
