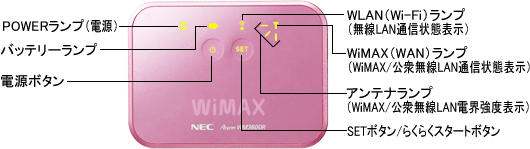

前面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示（色） | 説明 | ||
|---|---|---|---|---|
| POWERランプ （電源） |
通常運用 状態 |
緑 | 点灯 | 電源が入っているとき |
| 点滅 | 起動中 | |||
| 遅い 点滅 |
自動LED消灯中/ウェイティング中（約5秒間隔） ※バッテリー/WLAN/WiMAX/アンテナの各ランプは消灯 |
|||
| 緑 橙 |
交互 点滅 |
新しいファームウェアが存在しているとき |
||
| 橙 | 点灯 | ファームウェアをバージョンアップしているとき |
||
| サインアップで契約情報を書き込み中のとき | ||||
| 赤 | 点灯 | シャットダウン中（電源OFFにしているとき） | ||
| 電池残量がほとんどない状態で電源ボタンを押したとき ※電池残量が0%に近い場合、電源ボタンを押している間、赤点灯します。充電してください。 |
||||
| 点滅 | 初期化準備状態 | |||
| - | 消灯 | 電源が入っていないとき | ||
| 休止状態（全LED消灯） ※電源が入っていない状態か休止状態かを確認するときは、SETボタンを押してください。電池残量の確認ができれば休止状態です。 |
||||
| 無線設定 動作中 |
緑 | 点滅 | 「らくらく無線スタート」で設定をしているとき | |
| 橙 | 点滅 | 「らくらく無線スタート」で設定をしているとき | ||
| 緑 橙 |
交互 点滅 |
「WPS」で設定をしているとき | ||
| 橙 | 点灯 | 「らくらく無線スタート」で設定が完了したとき | ||
| 「WPS」で設定が完了したとき | ||||
| 赤 | 点灯 | 「らくらく無線スタート」で設定に失敗したとき（約10秒間） | ||
| 点滅 | 「WPS」で設定に失敗したとき | |||
| バッテリーランプ | 緑 | 点灯 | 電池の残量が約10%以上のとき | |
| 遅い 点滅 |
電池の残量が約5%以上、約10%未満のとき（１秒間隔） | |||
| 速い 点滅 |
電池の残量が約5%未満のとき（0.5秒間隔） | |||
| 橙 | 点灯 | 充電中 | ||
| - | 消灯 | 充電完了（電源OFF時） |
||
自動LED消灯中、ウェイティング中、休止状態、電源が入っていないとき |
||||
WLAN（Wi-Fi）ランプ |
WiMAX 経由で 利用 |
緑 | 点灯 | 無線LANが使用可能なとき |
| 点滅 | 無線LANでデータ送受信しているとき | |||
| - | 消灯 | 無線LANスリープしているとき（USB接続時の設定） | ||
| 自動LED消灯、ウェイティング中、休止状態、電源が入っていないとき | ||||
| 無線LANをOFF（使用しない設定）にしているとき | ||||
| 公衆無線 LAN経由 で利用 |
橙 | 点灯 | 公衆無線LANが使用可能なとき | |
| 点滅 | 公衆無線LANでデータ送受信しているとき | |||
| WiMAX（WAN）ランプ （WiMAX/ 公衆無線LAN 通信状態表示） |
WiMAX 経由で 利用 |
緑 | 点灯 | WiMAX接続で通信しているとき |
| 点滅 | WiMAX接続処理中 | |||
| 緑 橙 |
交互 点滅 |
サインアップ中のとき （緑1秒、橙1秒） |
||
| 赤 | 点灯 | WiMAX接続に失敗したとき | ||
| 点滅 | サービス加入契約が完了していないとき | |||
| - | 消灯 | WiMAXが圏外のとき | ||
| サインアップで契約情報書き込み中のとき | ||||
| 自動LED消灯中、ウェイティング中、休止状態、電源が入っていないとき | ||||
| 無線LANアクセスポイントモードのとき（クレードル使用） | ||||
| 公衆無線 LAN経由 で利用 |
橙 | 点灯 | 公衆無線LAN接続中 | |
| 点滅 | 公衆無線LAN接続処理中 | |||
| - | 消灯 | 公衆無線LANが圏外のとき | ||
| アンテナランプ （WiMAX/ 公衆無線LAN 電界強度表示） |
緑 | 3点灯 | 強レベル | |
| 2点灯 | 中レベル | |||
| 1点灯 | 弱レベル | |||
| - | 消灯 | WiMAX/公衆無線LANが圏外のとき | ||
| 自動LED消灯中、ウェイティング中、休止状態、電源が入っていないとき | ||||
| 無線LANアクセスポイントモードのとき（クレードル使用） | ||||
| 電源ボタン |
|
電源のON/OFFを行います。 | ||
| 自動LED消灯中、ウェイティングまたは休止状態からアクティブ（LED通常点灯）にするときに使用します。 | ||||
| SETボタン/ らくらくスタートボタン |
SET | 「らくらく無線スタート」で設定をするときに使用します。 |
||
| 「WPS」を設定するときに使用します。 | ||||
| ファームウェアの更新をするときに使用します。 | ||||
| WiMAX通信が失敗した場合、再度WiMAXネットワークに接続するときに使用します。 | ||||
| 自動LED消灯中、ウェイティングまたは休止状態からアクティブ（LED通常点灯）にするときに使用します | ||||
| 電池残量の確認をするときに使用します。 | ||||
※ 自動LED消灯とウェイティングは、工場出荷時「使用する」に設定されています。すべてのLEDが消灯し、POWERランプのみが5秒に1回の点滅をします。
側面
※製品画像と外観が異なる場合がありますが、動作は同一です。
| 名称 | 表示 | 説明 |
|---|---|---|
| USBポート |  |
ACアダプタを接続して充電するときに使用します。また、USBケーブルを接続してWiMAX通信をするときに使用します。 |
| RESETスイッチ | RESET | 初期化するときに使用します。 |
| ファームウェアの更新をするときに使用します。 | ||
| クレードルポート | - | クレードルを接続します。 |
